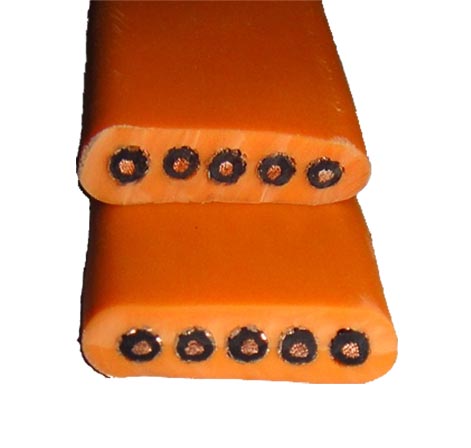

YGZBP硅膠高溫扁電纜YGZB扁平軟電纜
產品型號：YGZB，YGZBP
執行標準：Q/IRMV2－2008
產品特性：
1、額定電壓：300/500V
2、工作溫度：-60～+200℃，高使用溫度230℃
3、導 體：裸銅線或絞合鍍錫銅線
4、J 緣：硅橡膠
5、護 套：硅橡膠
6、顏 色：紅/黃/蘭/白/黑/黃綠/棕/綠等
特點/用途：
可在長期潮濕環境中使用，電性能及防水、防霉性能優越。 彎曲性能優良，小彎曲半徑為電纜外徑16倍，可移動使用。使用于交流額定電壓300/500V及以下各種移動式電機、鋼鐵、航空、電廠、石化等高溫環境中使用。
交貨要求：
按雙方合同協議商定，允許不小于10米的短段交貨。其數量應不超過交貨總長度的10%。
|
導體結構 |
J緣 |
J緣 |
護套 |
電線外徑（mm） |
20 ℃時導體直流電阻 |
||||
|
標稱 |
公差 |
銅芯 |
鍍錫絲 |
||||||
|
3×4 |
56/0.30 |
0.8 |
4.3 |
1.8 |
16.5×7.9 |
±0.50 |
4.95 |
5.09 |
|
|
3×6 |
84/0.30 |
0.8 |
4.9 |
2.0 |
18.7×8.9 |
±0.50 |
3.30 |
3.39 |
|
|
3×10 |
84/0.40 |
1.0 |
6.6 |
2.5 |
24.8×11.6 |
±0.60 |
1.91 |
1.95 |
|
|
3×16 |
126/0.40 |
1.2 |
8.2 |
2.8 |
30.2×13.8 |
±0.80 |
1.21 |
1.24 |
|
|
3×25 |
196/0.40 |
1.4 |
10.1 |
3.0 |
36.3×16.1 |
±0.80 |
0.78 |
0.795 |
|
|
3×35 |
276/0.40 |
1.4 |
11.4 |
3.2 |
40.6×17.8 |
±1.0 |
0.554 |
0.565 |
|
|
3×50 |
396/0.40 |
1.6 |
13.9 |
3.5 |
48.7×20.9 |
±1.0 |
0.386 |
0.393 |
|
|
3×70 |
360/0.50 |
1.6 |
15.6 |
3.8 |
54.4×23.2 |
±1.0 |
0.272 |
0.277 |
|
|
3×95 |
475/0.50 |
1.8 |
18.1 |
4.0 |
62.3×26.1 |
±1.2 |
0.206 |
0.210 |
|
|
3×120 |
608/0.50 |
2.0 |
20.0 |
4.5 |
69×29 |
±1.5 |
0.161 |
0.164 |
|
|
3×150 |
756/0.50 |
2.2 |
22.4 |
4.8 |
76.8×32 |
±1.5 |
0.129 |
0.132 |
|
|
3×185 |
925/0.50 |
2.4 |
24.8 |
5.2 |
84.8×35.2 |
±2.0 |
0.106 |
0.108 |
|
|
3×240 |
1221/0.50 |
2.6 |
28.2 |
5.5 |
95.6×39.2 |
±2.0 |
0.0801 |
0.082 |
|
