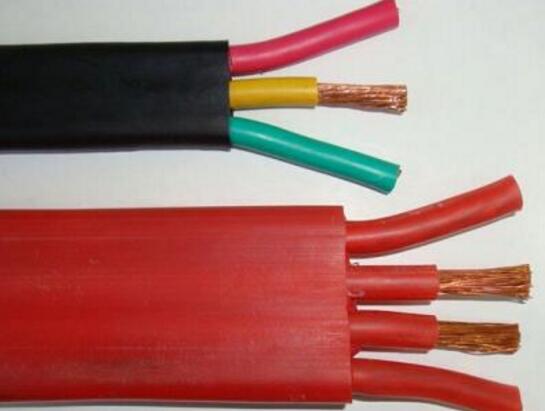

YGCB YGGBP耐高溫扁平軟電纜
YGCB YGGBP耐高溫扁平軟電纜應用于有軌行車、臺車、傳輸機械、起重天車和各種相關設備,也可做自稱式井道或傾斜式貨架的安裝,動力傳輸線及控制、照明、通訊線路的使用,可加鋼絲增加使用完全與長距使用。
YGCB YGGBP耐高溫扁平軟電纜結構
導體：精絞無氧裸銅絲，符合VDE0295CLASS 5或6標準
J緣：特殊丁腈混合J緣
線芯排列方式：≤24芯：一字排列 ≥24芯：梅花排列
加強件(可選)：兩根鍍鋅軟鋼絲(自由懸掛超過
護套：特殊混合特性丁腈護套 黑色(RAL9005) 灰色(RAL7001)
YGCB YGGBP耐高溫扁平軟電纜特點
用于行車、臺車、起重等機械設備的動力、控制、照明、通訊等線路使用
抗拉、抗撕裂、耐油性、耐磨性、耐寒性、耐候性、柔軟性、耐彎曲
耐寒零下40度
YGCB YGGBP耐高溫扁平軟電纜性能
額定電壓：Uo/U 450/750V
測試電壓：2500V
使用溫度： 移動安裝：
小彎曲半徑：移動安裝：10xD(電纜外徑) 固定安裝：8xD(電纜外徑)
|
耐高溫扁電纜YGCB，YGGB，YGCPB YGCBP，YGGPB YGGBP型號 |
耐高溫扁電纜YGCB，YGGB，YGCPB YGCBP，YGGPB YGGBP產品M稱 |
用途 |
導體長期允許 |
標稱截面 |
|
YGCB |
硅橡膠J緣硅橡膠護套扁電纜 |
起重機、行車、吊車、臺車、傳輸機械等移動設備和電器用動力傳輸線及控制、照明、通訊線路 |
-60 ~ +180 |
0.3 ~ 240 |
|
YGCPB YGCBP |
硅橡膠J緣硅橡膠護套屏蔽扁電纜 |
|||
|
YGCB/YGGB-VFR |
丁晴J緣硅橡膠護套扁電纜 |
-40 ~ +70 |
||
|
YGCB/YGGB-(A)F46R |
氟塑料J緣硅橡膠護套扁電纜 |
-60 ~ +180 |
|
YGCB YGGBP耐高溫扁平軟電纜結構/尺寸表 |
|
型號 |
芯數x截面 |
電纜外型尺寸 |
電纜參考重量 |
|
|
高mm |
寬mm |
|||
|
YGCB YGGB |
3X0.75 |
4.9 |
11.6 |
85 |
|
3X1.0 |
5.7 |
12.6 |
108 |
|
|
3X1.5 |
6.4 |
14.6 |
142 |
|
|
3X2.5 |
7.3 |
17.4 |
204 |
|
|
3X4 |
8.5 |
20.0 |
289 |
|
|
3X6 |
9.0 |
21.5 |
360 |
|
|
3X10 |
11.0 |
26.7 |
568 |
|
|
3X16 |
12.3 |
30.6 |
792 |
|
|
3X25 |
15.2 |
38.0 |
1222 |
|
|
3X35 |
16.3 |
41.0 |
1563 |
|
|
3X50 |
18.8 |
48.0 |
2103 |
|
|
3X70 |
20.7 |
54.0 |
2804 |
|
|
3X95 |
23.2 |
61.3 |
3690 |
|
|
3X120 |
25.3 |
67.6 |
4526 |
|
|
3X150 |
27.6 |
74.5 |
5561 |
|
|
3X185 |
30.0 |
81.7 |
6758 |
|
|
3X240 |
33.0 |
91.0 |
8660 |
|
|
4X1 |
5.7 |
15.3 |
134 |
|
|
4X1.5 |
6.4 |
18.0 |
178 |
|
|
4X2.5 |
7.3 |
21.7 |
259 |
|
|
4X4 |
8.5 |
24.7 |
367 |
|
|
4X6 |
9.0 |
26.9 |
461 |
|
|
4X10 |
11.0 |
33.7 |
733 |
|
|
4X16 |
12.3 |
39.0 |
1028 |
|
|
4X25 |
15.2 |
48.5 |
1589 |
|
|
4X35 |
16.3 |
53.0 |
2040 |
|
|
4X50 |
18.8 |
61.7 |
2750 |
|
|
4X70 |
20.7 |
69.3 |
3680 |
|
|
4X95 |
23.2 |
79.3 |
4854 |
|
|
4X120 |
25.3 |
87.7 |
5950 |
|
|
注：以上規格為常用型，可根據用戶要求定制特殊規格 |
||||
|
型號 |
芯數x截面 |
電纜外型尺寸 |
電纜參考重量 |
|
|
高 mm |
寬 mm |
|||
|
YGCB YGGB |
5X1.0 |
5.7 |
18.0 |
160 |
|
5X1.5 |
6.4 |
21.3 |
214 |
|
|
5X2.5 |
7.3 |
26.0 |
314 |
|
|
5X4 |
8.5 |
29.6 |
446 |
|
|
5X6 |
9.0 |
32.3 |
563 |
|
|
5X10 |
11.0 |
40.7 |
897 |
|
|
5X16 |
12.3 |
47.2 |
1265 |
|
|
5X25 |
15.2 |
58.9 |
1956 |
|
|
6X1.0 |
5.7 |
22.2 |
196 |
|
|
6X1.5 |
6.4 |
27.3 |
302 |
|
|
6X2.5 |
7.3 |
33.0 |
431 |
|
|
6X4 |
8.5 |
36.3 |
559 |
|
|
6X6 |
9.0 |
39.6 |
702 |
|
|
6X10 |
11.0 |
49.6 |
1110 |
|
|
7x1.0 |
5.7 |
26.4 |
231 |
|
|
7X1.5 |
7.4 |
32.2 |
355 |
|
|
7X2.5 |
8.3 |
38.8 |
505 |
|
|
7X4 |
8.9 |
42.7 |
656 |
|
|
7X6 |
9.4 |
46.5 |
823 |
|
|
7X10 |
11.4 |
58.1 |
1297 |
|
|
8x1.0 |
5.7 |
29.1 |
257 |
|
|
8X1.5 |
7.4 |
35.5 |
394 |
|
|
8X2.5 |
8.3 |
43.1 |
565 |
|
|
8X4 |
8.9 |
47.5 |
736 |
|
|
8X6 |
9.4 |
52.0 |
927 |
|
|
8X10 |
11.4 |
65.1 |
1465 |
|
|
注：以上規格為常用型，可根據用戶要求定制特殊規格 |
||||
